大忠電子穿心式環形變壓器

穿心式環形變壓器（也常被稱為非晶 / 納米晶共模電感 / 電流互感器），這類產品也是大忠電子的典型產品線之一。

?? 結構與原理拆解

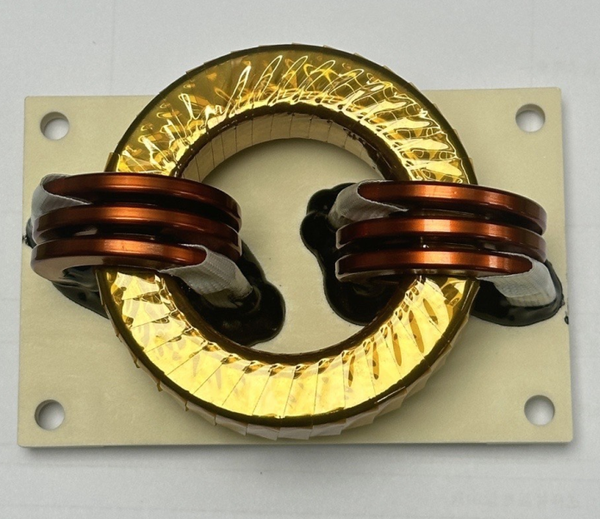

1. 環形鐵芯

   主體的金色圓環是非晶 / 納米晶合金鐵芯（表面包裹了絕緣的聚酰亞胺薄膜，也就是我們看到的金色層），這種材料磁導率高、損耗極低，是高效磁性器件的核心。




2. 穿心繞組

   兩側的銅線圈（漆包線）直接穿過鐵芯中心，這種 “穿心” 結構是它的關鍵：

   • 對于電流互感器：穿過鐵芯的線纜相當于初級，線圈是次級，可按比例感應電流，用于電流測量 / 保護。

   • 對于共模電感 / 濾波電感：這種結構可抑制電路中的共模干擾，常見于開關電源、新能源設備的 EMI 濾波電路中。




3. 安裝與絕緣

   下方的米色底板是安裝固定座，黑色的灌封膠則起到絕緣、固定和散熱的作用，提升了器件的可靠性與環境適應性。




?? 典型應用場景

• 新能源汽車充電樁、光伏逆變器

• 服務器電源、工業變頻器

• 電流 / 電壓互感器、漏電保護裝置

• 高端電源適配器的 EMI 濾波模塊

•
